Abspannsystem Pergola zum Fixieren und Spannen eines Seilendes für Sonnensegel in Seilspanntechnik - 1 Stück
8,50 €
inkl. MwSt. zzgl. VersandkostenLieferung innerhalb von 3 Tagen
Verfügbare Zahlungsarten:
Abspannsystem = Abspannhaken + Spannschraube + Abdeckkappe + Kombischlüssel - weiß
mit allen Schrauben und Dübeln - ohne Montagewinkel.
Die Spannschraube ist nur für 2 mm Edelstahlseile geeignet.

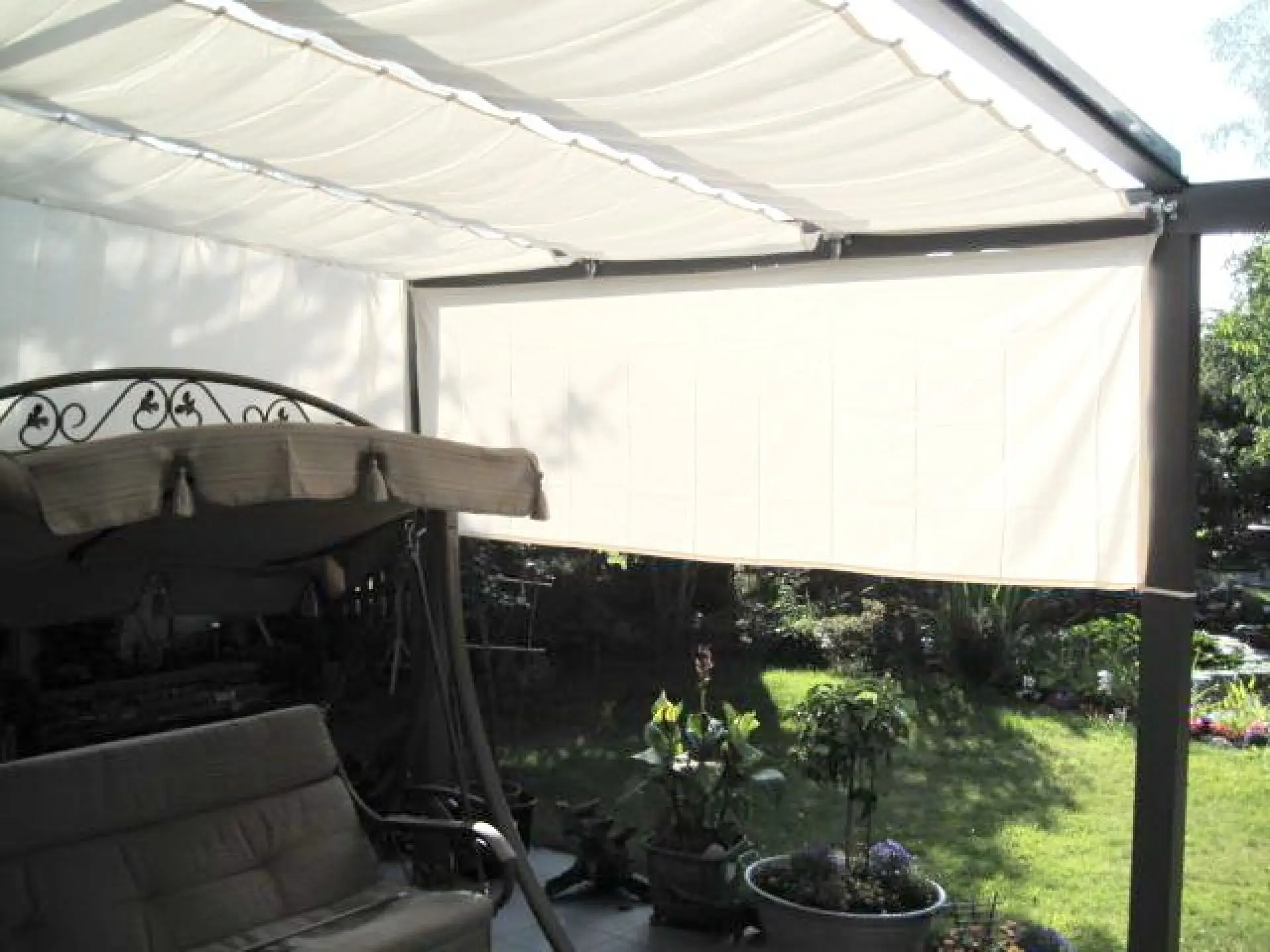

Abspannsystem mit 1x Seilspanner für eine Seilspannung zwischen Flächen wie z.B.in den Fächern eines Wintergartens oder zwischen zwei Hauswänden (Atrium).
Dieses Abspannsystem ist in dem Komplett-Bausatz Pergola 4x enthalten (mit oder ohne Montagewinkel).
Abspannsystem (Abspannhaken + Spannschraube + Abdeckkappe + Kombischlüssel - weiß
mit allen Schrauben und Dübeln - ist in den Bausätzen Pergola enthalten
(falls Sie doch den Montagewinkel benötigen, bestellen Sie den bitte zusätzlich - wir wollen Ihnen nur alle Kombinatonsmöglichkeiten geben)
- für eine Seilspannung zwischen Flächen wie z.B. in den Fächern eines Wintergartens oder zwischen zwei Hauswänden (Atrium)
- der Abspannhaken wird mit zwei Schrauben (mit Dübeln für Stein/Beton) auf eine Fläche montiert, die Spannschraube wird mit allen Kleinteilen komplettiert und mit dem langen M8 Außengewinde in den
Abspannhaken gesteckt - nicht vergessen vor dem Einschieben des Edelstahlseil-Endes, die Abdeckkappe auf das Seil zu schieben, sonst ist das Seil gespannt und die Abdeckkappen fehlen - nach dem Fixieren und Spannen des Edelstahlseiles die Abdeckkappe unter leichtem Drehen auf den Abspannhaken stecken - rastet ein

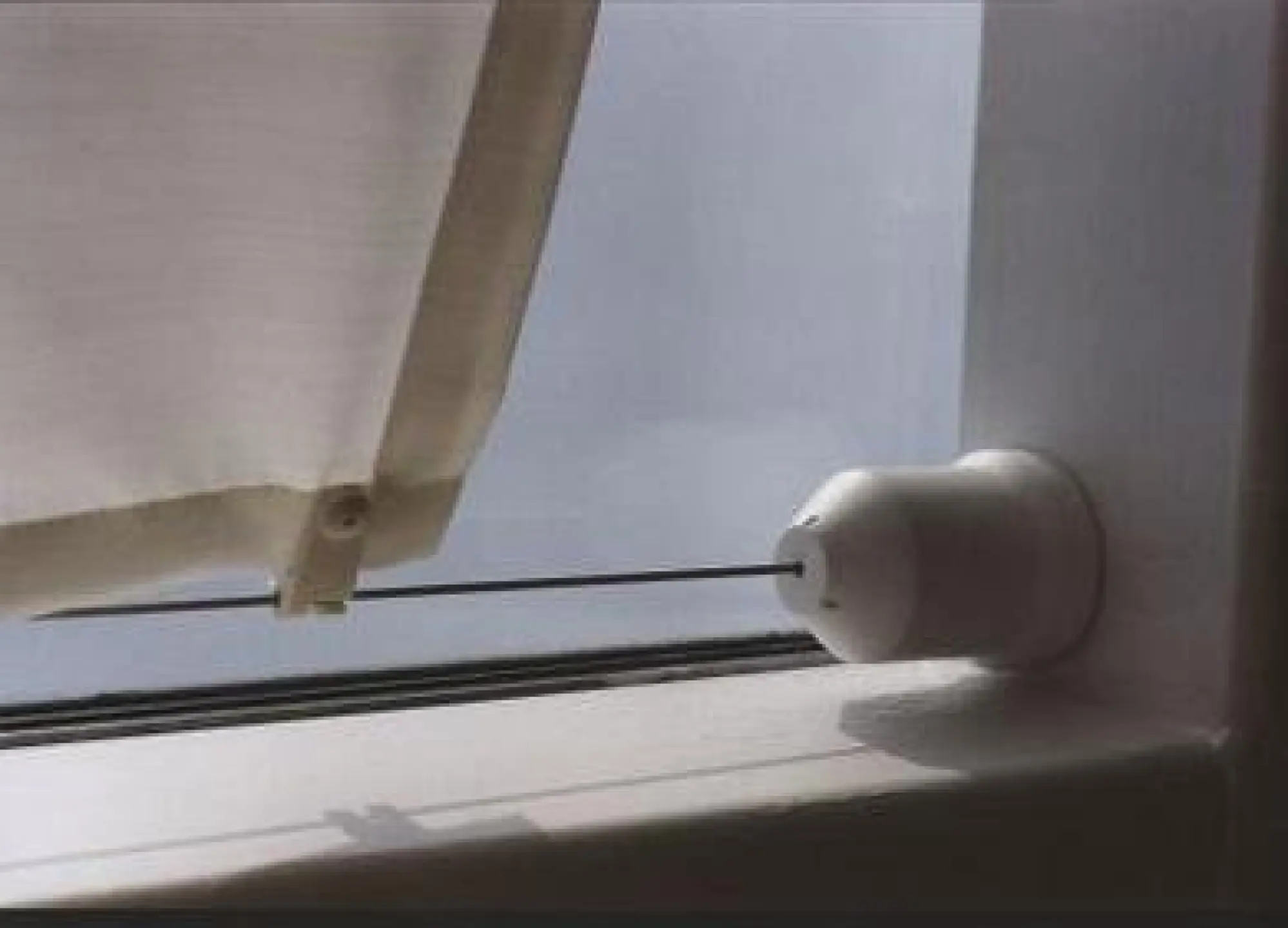

- die Abdeckkappe aus UV-stabilem weißen Kunststoff schützt die Teile der Seilspannung und deckt diese Funktionsteile optisch ab - die Abdeckkappe hat einen Durchmesser von ca. 50 mm - bestimmt den Montageabstand des Edelstahlseiles von einer Wand
Alternativ finden Sie die Seilspantechnik Universal für die Innenbeschattung von Glas gedeckten Terrassenüberdachungen (Kunstglas oder Echtglas) oder Wintergärten
Hilfe zur Planung & superschnelle Berechnung ihres Angebotes Innenbeschattung Glasdach - Bestellung des kompletten Sonnenschutzes Wintergarten hier: Kalkulator Innenbeschattung Glasdach.
Copyright Peddy Shield GmbH
Abspannsystem zum Fixieren und Spannen eines Seilendes - 1 Stück.
(das Abspannsystem ist in den Bausätzen Seilspanntechnik Pergola enthalten - Ersatzteil).
Packungsinhalt:
- 1x Abspannhaken.

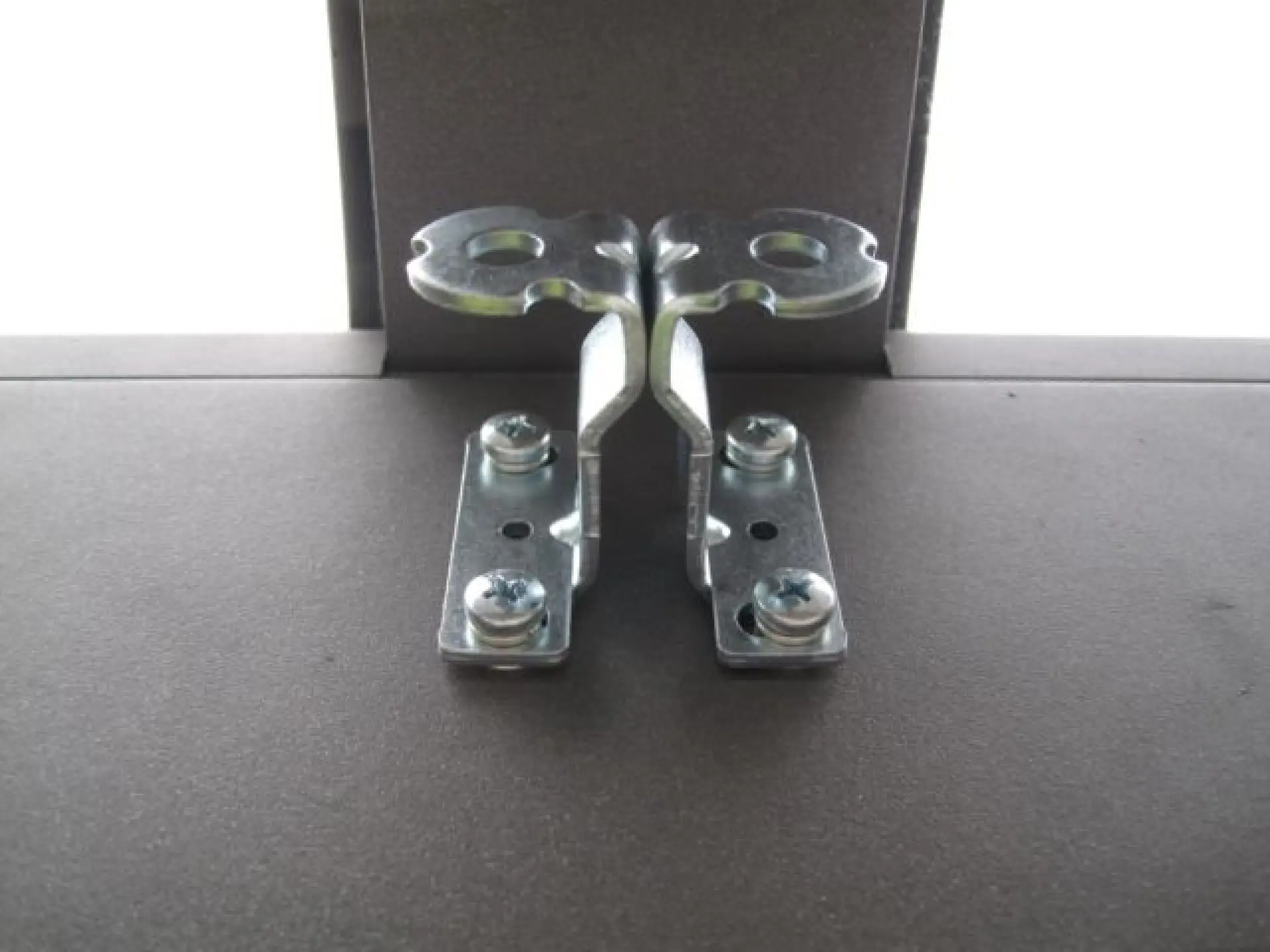

- aus Stahl verzinkt mit zwei Langlöchern zur direkten Montage auf eine Fläche (Balken, Wand etc.)
- dient der Aufnahme der Spannschraube.

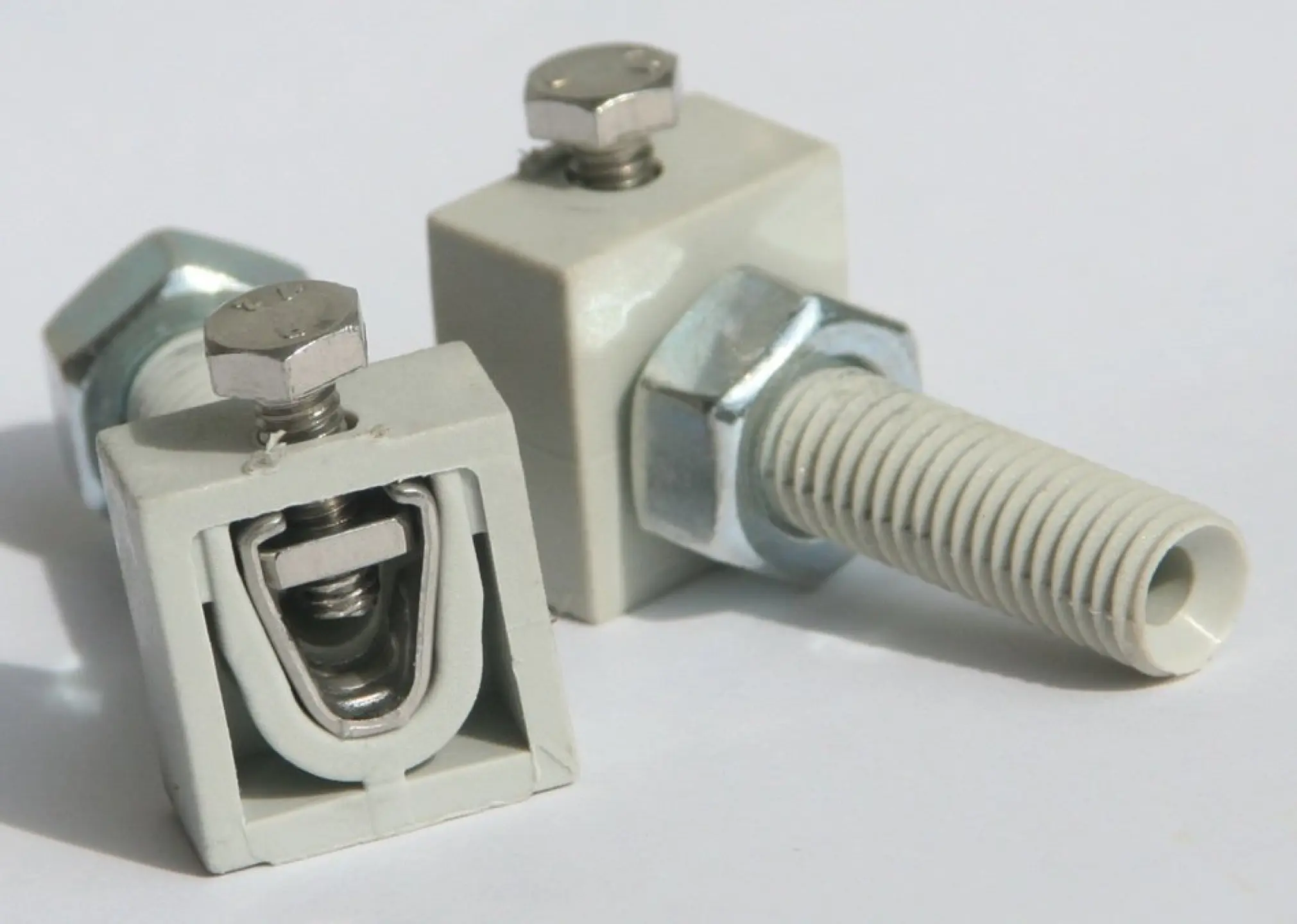

- 1x Spannschraube.
- aus extrem haltbarem Polyamid mit Spezialzusätzen zum Fixieren und Spannen eines Edelstahlseiles.
- in den Kopf der Spannschraube werden ein Spannbügel, eine Vierkantmutter M4 und eine Sechskantmutter M4 eingelegt, mit denen das Edelstahlseil gehalten wird.
- alle diese Teile aus Edelstahl, damit nichts rostet und man das Seil auch nach Jahren problemlos wieder lösen kann - die Peddy Shield Seilspannmarkise zieht jederzeit mit um!
- das Edelstahlseil wird durch die Hohlschraube gesteckt.

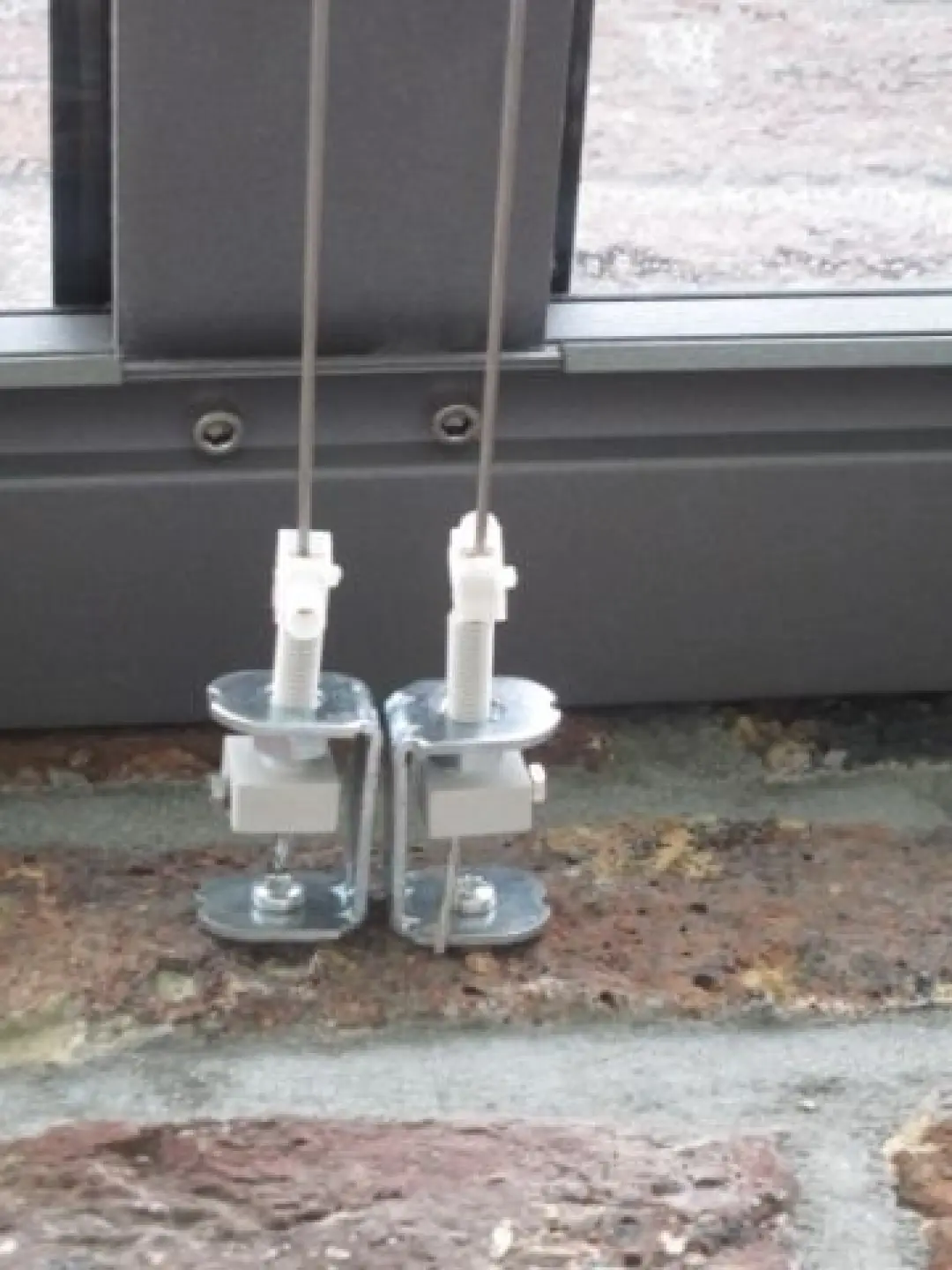

- auf dem Außengewinde (M8) der Spannschraube stützt sich eine Mutter auf dem Abspannhaken ab, so daß ein Drehen der Mutter mit dem kleinen Montageschlüssel das fixierte Seilende nach außen bewegt - hierdurch wird das Seil gespannt (nur bei unserem Abspannsystem gibt es zwei solcher Spannschrauben, die so einfach zu bedienen sind und je ca 3 cm Spannweg haben; bei einem Untergrund der der Seilspannung etwas nachgeben kann (z.B. eine Holzkonstruktion) ist ein größerer Spannweg mit 2 x 3m cm sehr vorteilhaft und bei uns eingeplant.
- 1x Abdeckkappe, weiß (aus UV-beständigem Kunststoff) - Durchmesser: 52 mm - Höhe: 67 mm - schützt die Seilbefestigung vor der Witterung und deckt sie optisch gefällig ab.
- je 2x Holz-/Spaxschraube 5 x 50 mm mit Kunststoffdübel 8 x 40 mm.
- 1x Montageschlüssel zum Fixieren eines Edelstahlseiles mit der Spannschraube.
Abspannsystem Pergola zum Fixieren und Spannen eines Seilendes - 1 Stück.

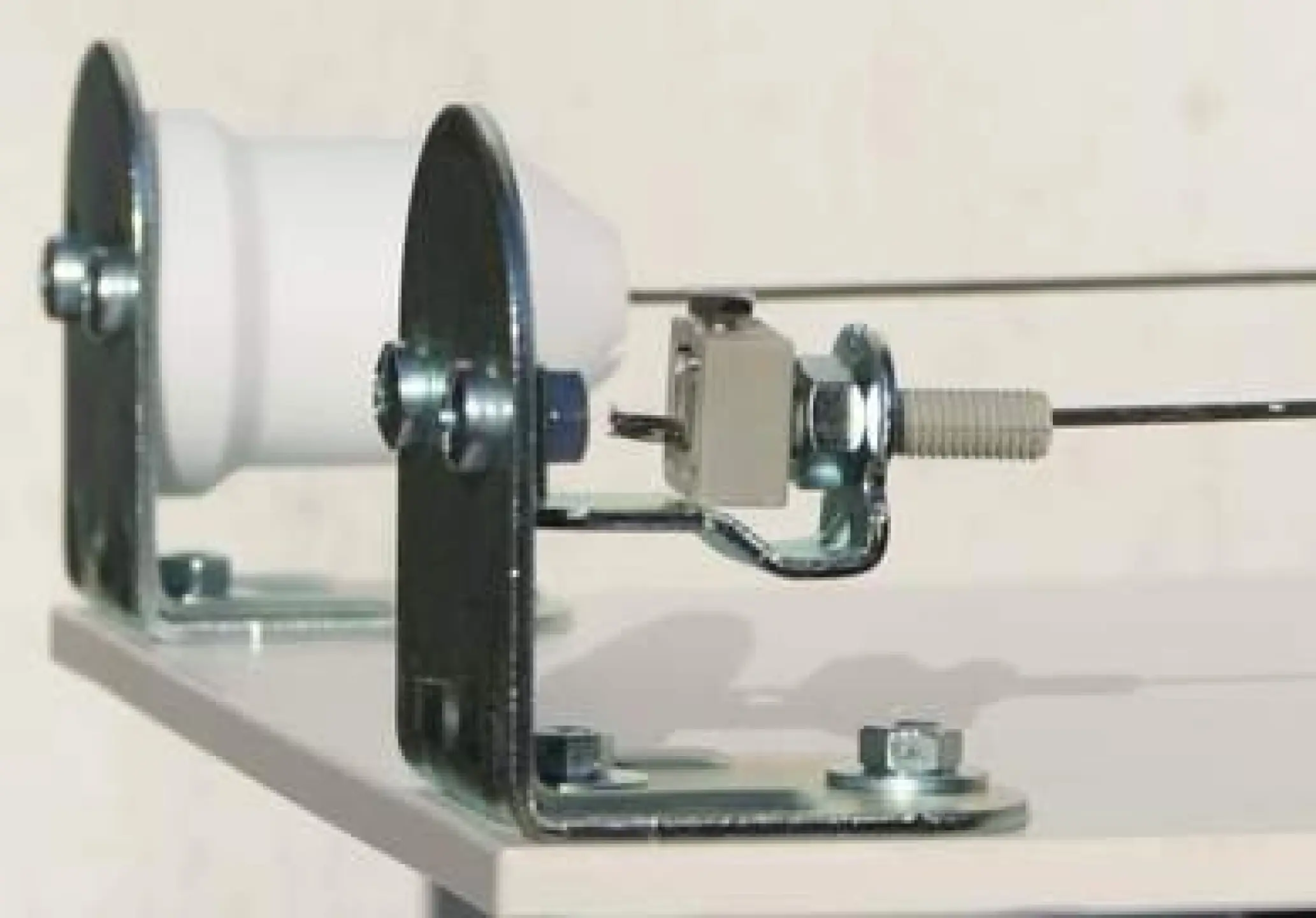

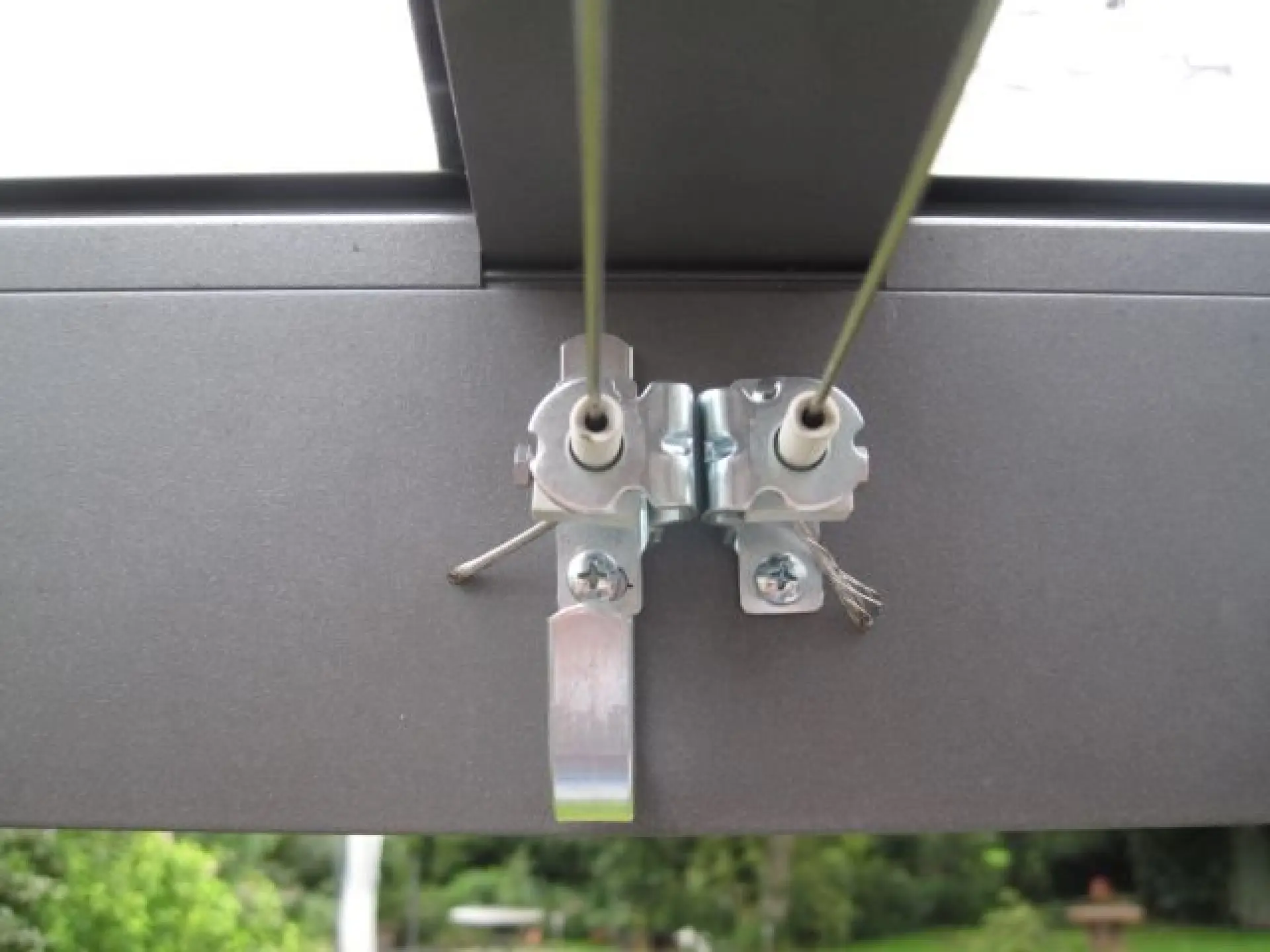

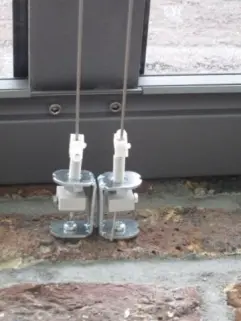

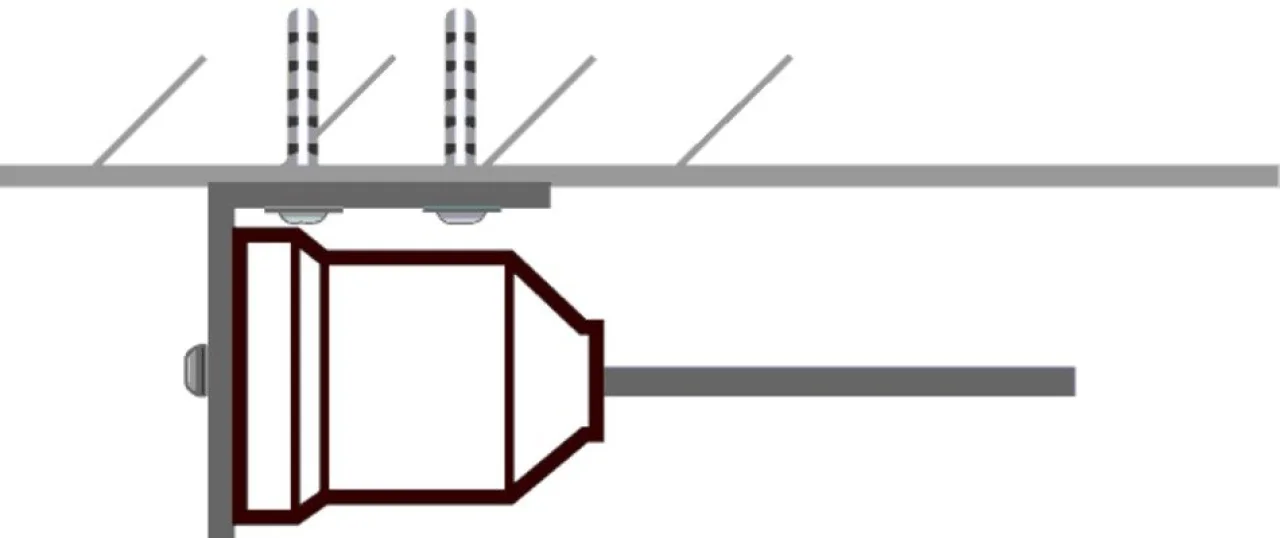

- der Abspannhaken wird mit seinen zwei Langlöchern direkt auf eine Fläche (Balken, Wand etc.) montiert (Holz-/Spaxschraube 5 x 50 mm mit Kunststoffdübel 8 x 40 mm).
- die Gegenfläche des Abspannhakens enthält eine große Lochung zur Aufnahme der Spannschraube.
- die Spannschraube ist das zentrale Element zum Fixieren und Spannen des Edelstahlseiles.
- das Edelstahlseil wird durch die Hohlschraube gesteckt ( ca. 1 - 2 cm überstehen lassen) und mit einer kleinen Edelstahlschraube M4 im Kopf der Spannschraube fixiert.
- auf dem Außengewinde (M8) der Spannschraube stützt sich eine Mutter M8 auf dem Abspannhaken ab, so daß ein Drehen der Mutter mit dem kleinen Montageschlüssel das fixierte Seilende nach außen bewegt - hierdurch wird das Seil gespannt (nur bei unserem Abspannsystem gibt es zwei solcher Spannschrauben, die so einfach zu bedienen sind und je ca 3 cm Spannweg haben; bei einem Untergrund der der Seilspannung etwas nachgeben kann (z.B. eine Holzkonstruktion) ist ein größerer Spannweg mit 2 x 3m cm sehr vorteilhaft und bei uns eingeplant.
- an der Spannschraube kann nichts rosten, weil sich nur Teile aus Edelstahl oder Kunststoff berühren (was ein wieder Lösen der Seilfixierung auch nach Jahren erschweren könnte (so nur bei uns!); dies ist wichtig, weil eine Änderung der Seilaufhängung oder evtl. ein Umzug eine Demontage und Wiederaufbau erfordern - kein Problem.

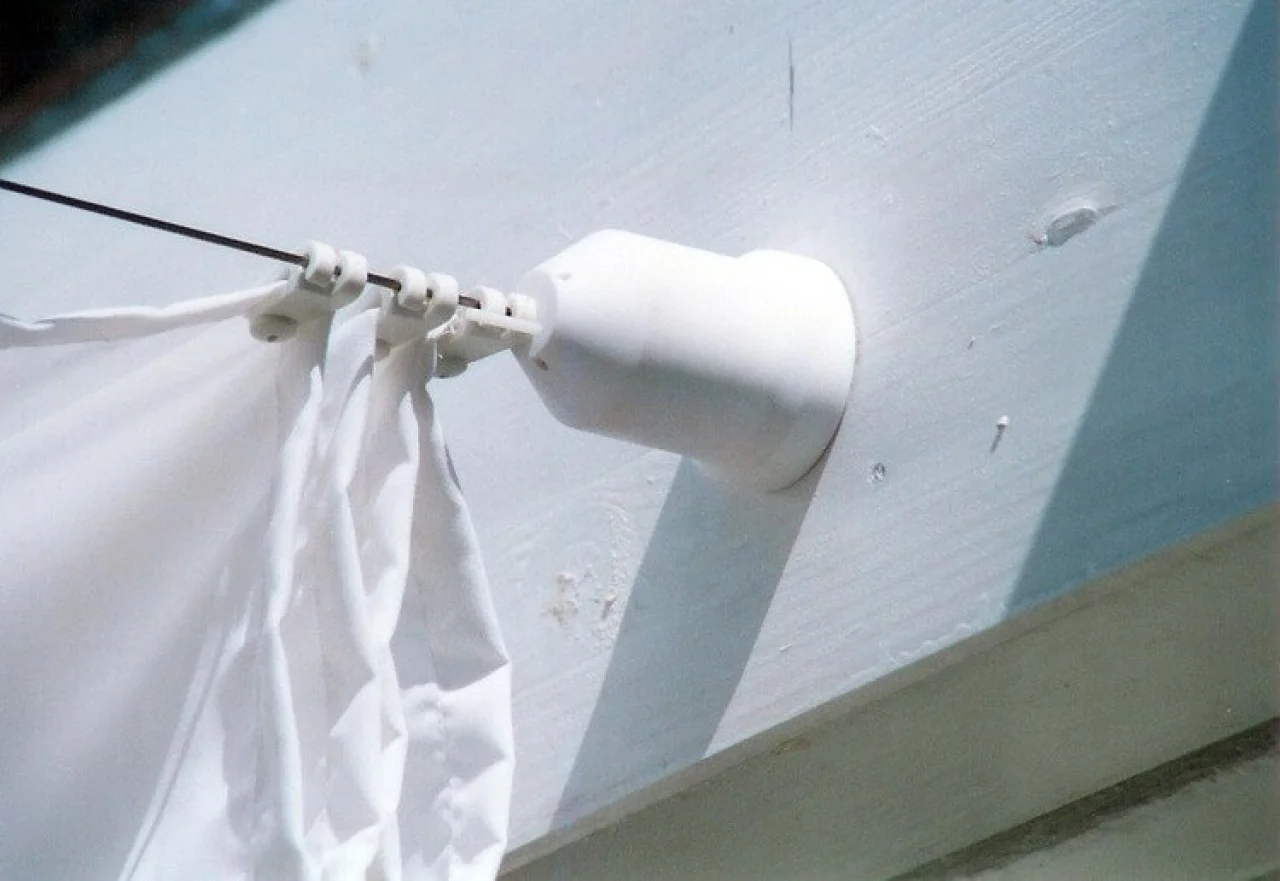

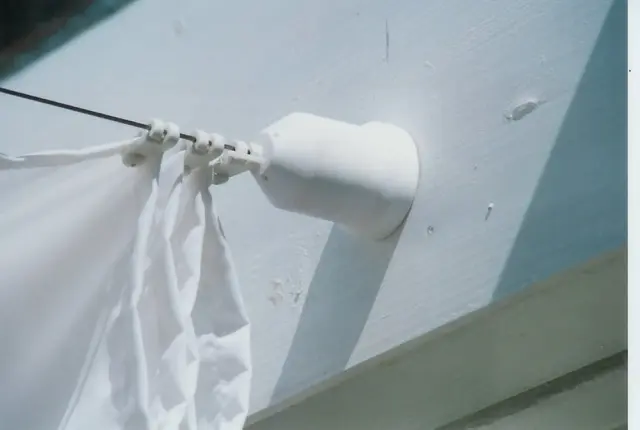

- Abdeckkappe, weiß.
- Durchmesser: 52 mm - Höhe: 67 mm - schützt die Seilbefestigung vor der Witterung und deckt sie optisch gefällig ab.
- die Abdeckkappe wird vom Edelstahlseil geführt (vergessen Sie vor dem Fixieren des zweiten Seilendes nicht, die Abdeckkappe jeweils nach außen gerichtet auf das Edelstahlseil zu schieben).
- das Aufsetzen auf den Abspannhaken erfolgt durch leichtes Drehen und Einrasten in die Haltepunkte, andrücken und fertig.
Alternativ finden Sie die Seilspantechnik Universal für die Innenbeschattung von Glas gedeckten Terrassenüberdachungen (Kunstglas oder Echtglas) oder Wintergärten.
- Planung - superschnelle Berechnung ihres Angebotes Innenbeschattung Glasdach - Bestellung des kompletten Sonnenschutzes Wintergarten hier: Kalkulator Innenbeschattung Glasdach.
